Prezentace Voda Zlín 2010
Nové možnosti dálkových odečtů vodoměrů - prezentace
Ing. Lubomír Macek, CSc., MBA, konference Voda Zlín 2010
Současné možnosti odečtu vodoměrů
- Manuální „vizuální“ odečet
- Induktivní „dotykový“ odečet

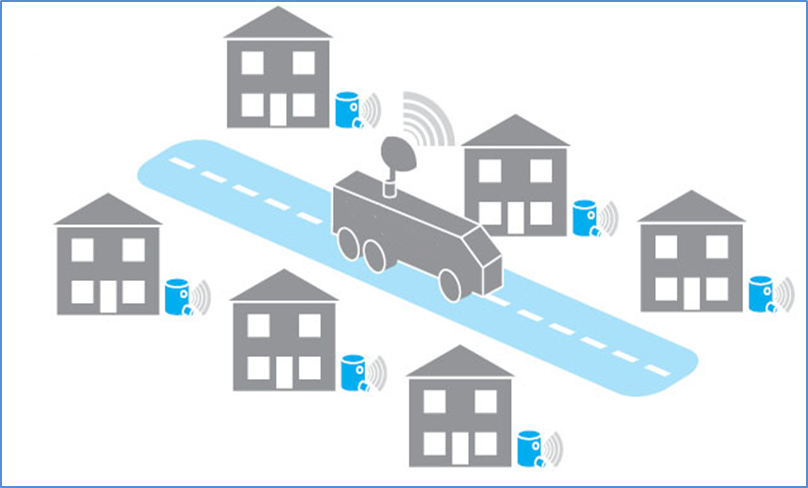

- Rádio – pochůzka/pojížďka
- Rádiová síť
- Aktivní síť „Zigbee (mesh network)“
- Systémy s platbou předem
Stávající možnosti odečtu vodoměrů

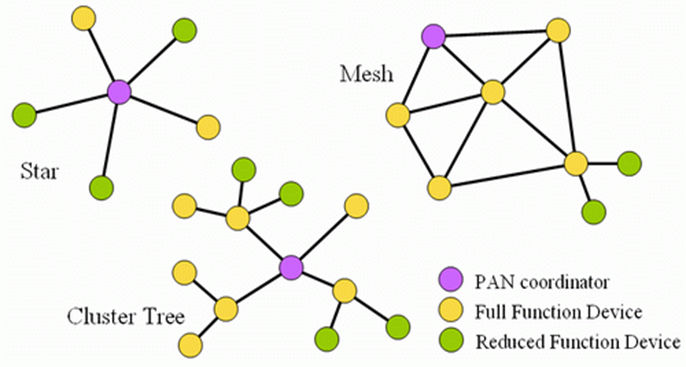

Standard ZigBee

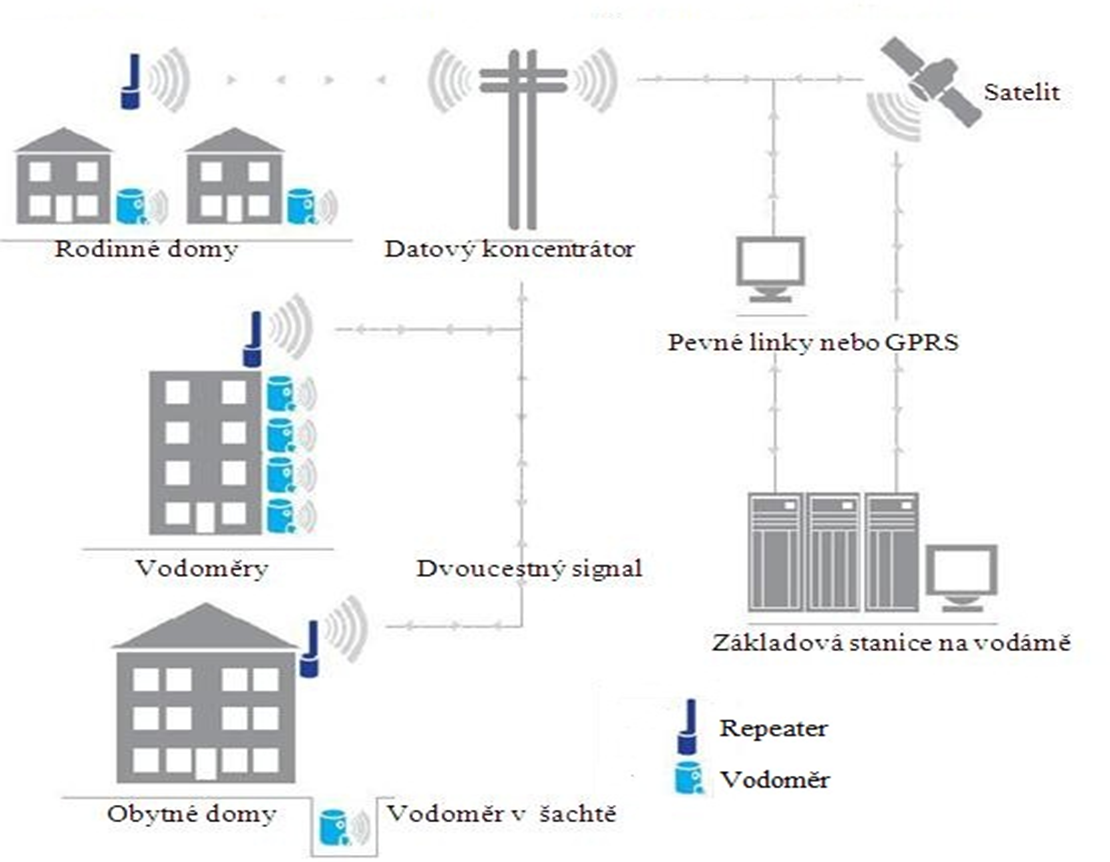

Uspořádání radiofrekvenční sítě se ZigBee

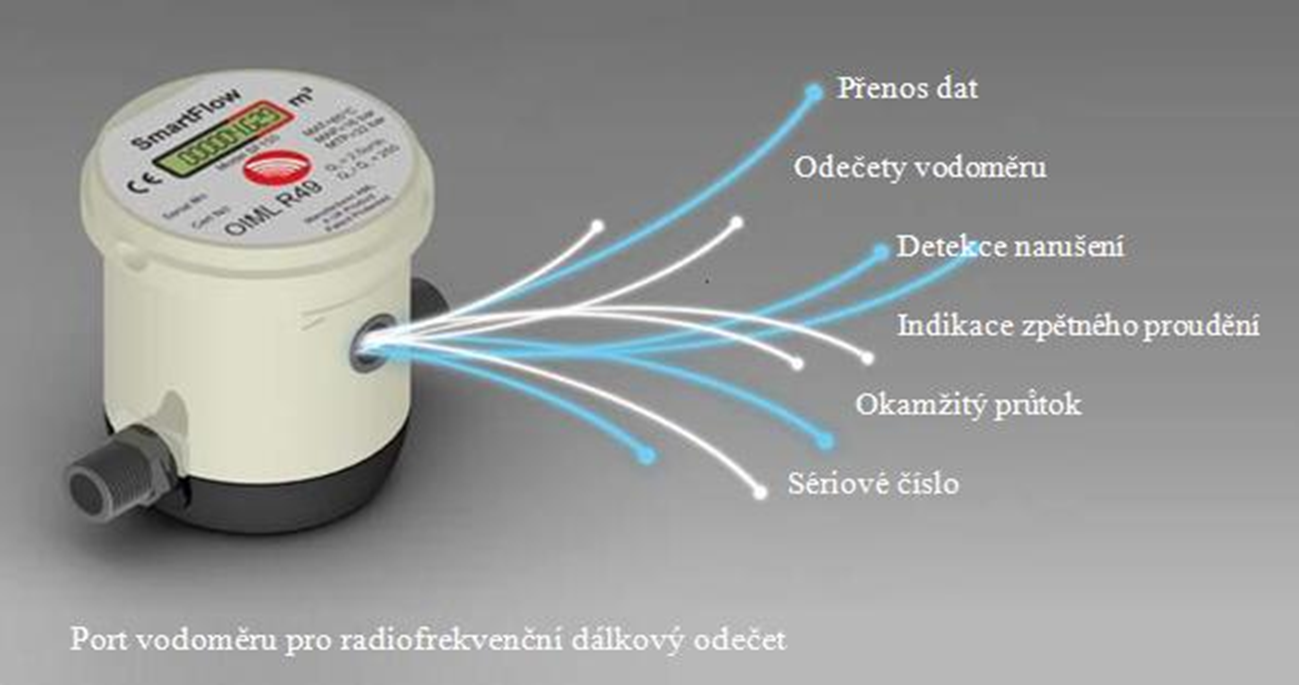

Funkčnost vodoměru se ZigBee
Výhody vodoměru se ZigBee
- Integrováno ve vodoměru
- Nízká spotřeba, navrženo tak, aby po dobu 15 let předávalo data každou hodinu
- Dosah vodoměru až 400 m
- Možnost komunikace vodoměr – vodoměr
- Vhodné pro oblasti s hustší zástavbou
- Příležitost pro vylepšení hledání úniků a management ztrát vody, pokud je spojeno s kvalitním elektronickým vodoměrem
Systém s platbou předem
Vnitřní jednotka a magnetická karta
Hlavní jednotka vodoměr SmartFlow,
selenoidový uzávěr a externí řídící jednotka
Systém pro správu vodoměrů

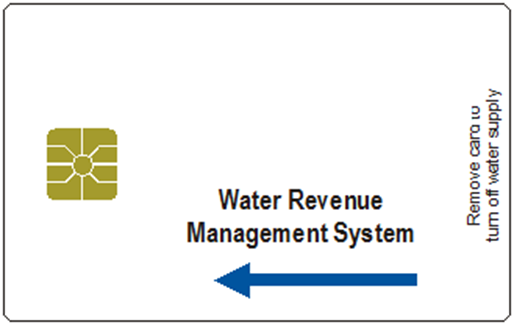

Chipová karta
- S integrovaným paměťovým chipem
- Použito pro záznam údajů o zákazníkovi
- Do vnitřní jednotky předává nakoupený kredit
- Přenos informací mezi IU a MMS
- Přenos informací o novém tarifu do IU z MMS
- Otevírá uzavřenou vodu
- Může mít potisk dle přání zákazníka
IU – Vnitřní jednotka, Internal Unit
MMS – Systém pro správu vodoměrů, Meter Management System
Systém pro správu vodoměrů
Úplný systém pro správu se sestává z:
- Zákaznické databáze
- Správy tarifů
- Možnosti tvorby reportů
- Zařízeno pro interní audit
Dvoucestná komunikace zajišťuje, že řešení systému je kompletní
Pružný a modulární; schopný plnit požadavky vodárny a také růst s počtem instalací
Nákup kreditu
Prodejní síť: 1) Uživatel vezme kartu a zaplatí na prodejní stanici.
- Kanceláře vodárny 2) Prodejní stanice nahraje zaplacené množství na kartu a vydá účet.
- Místní obchody 3) Uživatel doma vloží kartu do vnitřní jednotky.
- Čerpací stanice PHM
Prodejní stanice
- všechny údaje o transakcích exportovány do MMS
- informace o tarifech uploadovány do prodejních stanic v okamžiku požadavku na update. Může být nastaven tak, aby se provedlo v určeném datu v budoucnosti
- prodejní stanice předávají údaje do MMS
- denně, v noci,
- po každých X transakcích
- nebo po dosažení příjmu Y Kč.
Funkce a přínosy - Zákazník
- Eliminace “Odečtů vodoměrů na základě odborného odhadu“
- Tarifní struktura – možnost šetřit
- Zákazník může vidět okamžitou a celkovou spotřebu
- Pomáhá při šetření s vodou
- Identifikuje úniky
- Stávající kredit a odpovídající množství vody k odebrání
- Smart Card – Jednoduchost
- Voda pro nouzové použití - pružnost
- Vodoměr bez pohyblivých částí – neměří vzduch
Funkce a přínosy pro vodárnu
- Identifikace úniků – snižování ztrát vody
- Nejsou ‘odečítači vodoměrů’: využití na jiné práce
- Jedinečný “Elektronický vodoměr bez pohyblivých částí“ zajišťuje:
- Bez ztrát příjmů
- Schopnost financovat budoucí investice
- Zlepšená služba klientům
- Eliminace fakturace ‘Vzduchu’
- Pružná tarifní struktura
- Systém s předplatbou je založen na “Smart Card”, poskytujíc:
- Snížené provozní náklady/Usnadňuje budoucí investice
- Bez nepříjemných výměn názorů se zákazníky
- Ne fakturám /Není třeba vymáhat pohledávky
- Platby předem
Shrnutí
Nové možnosti odečtů vodoměrů:
- Standard ZigBee
- Nákup kreditu
Obě nové možnosti přinášejí vyšší funkčnost a vyšší komfort.
